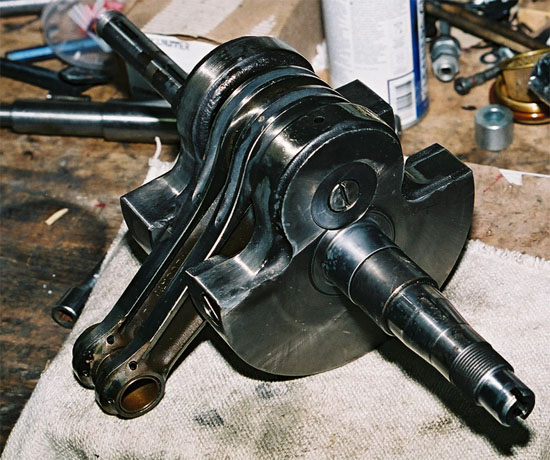

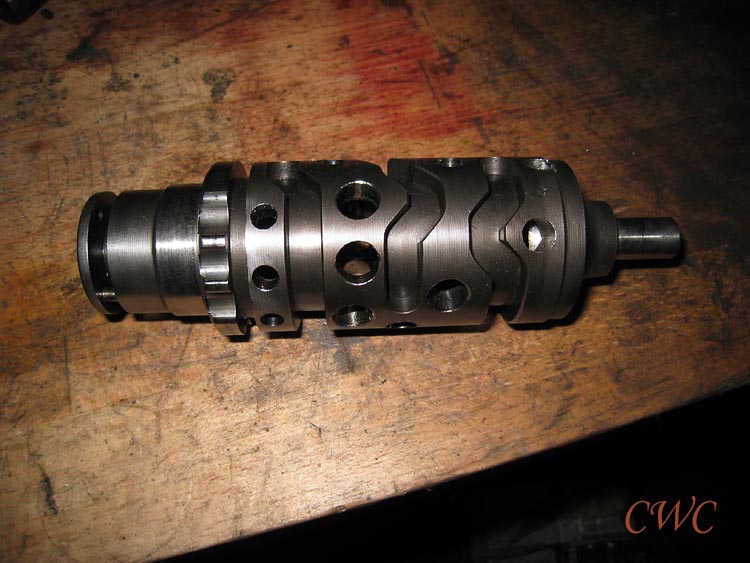

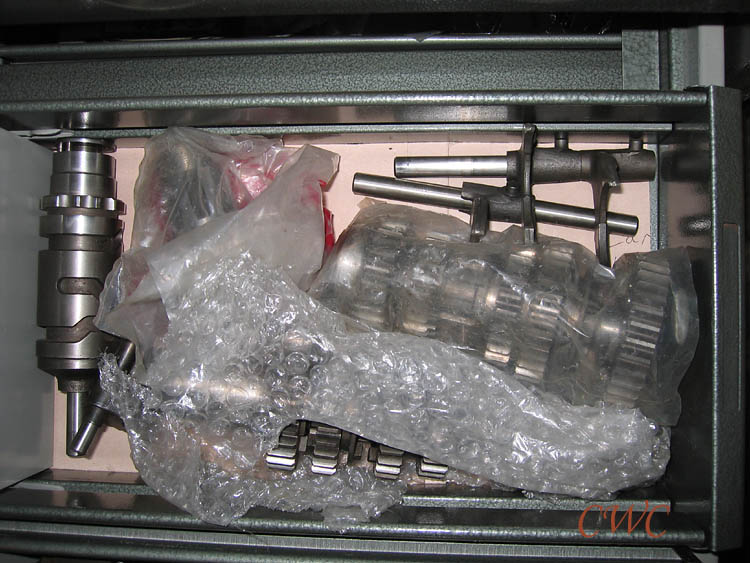

| Schöne Ansicht | Kurbelwelle (Bajohr Gleitlagerumbau) | Venolia Kolben | Getriebe | Schaltwalze |
 |
 |
 |
 |
 |

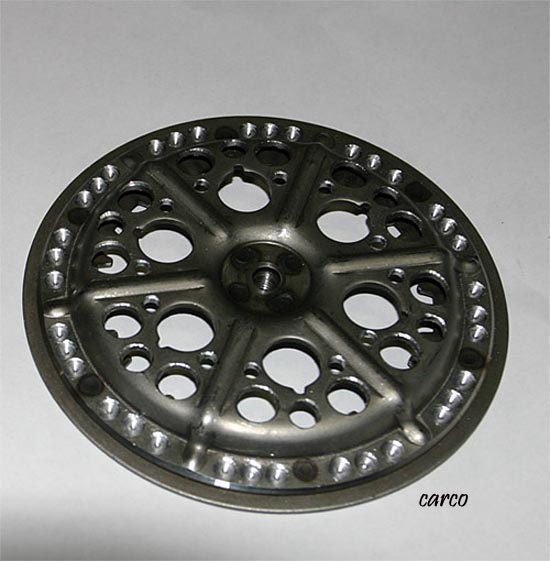

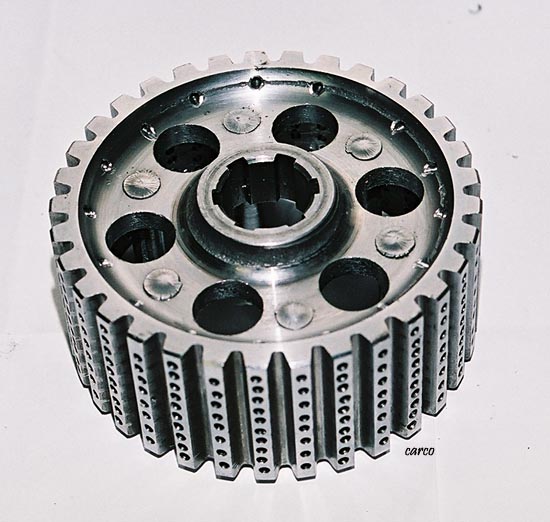

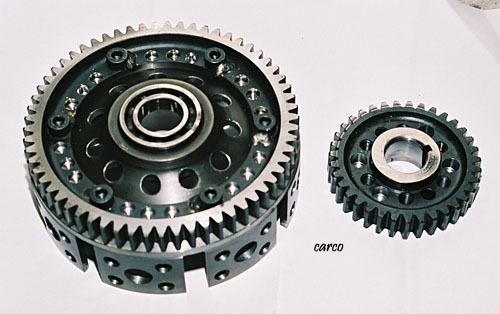

| Gradverzahnter Primärtrieb mit Kupplungskorb. (Bajohr) | innerer Kupplungskorb | Ausrückdeckel | Kegelräder | Kickstarterwelle kompl. |
 |
 |
 |
 |
 |

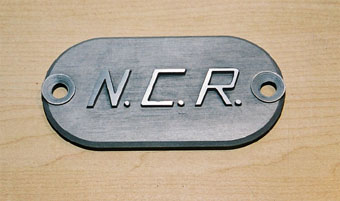

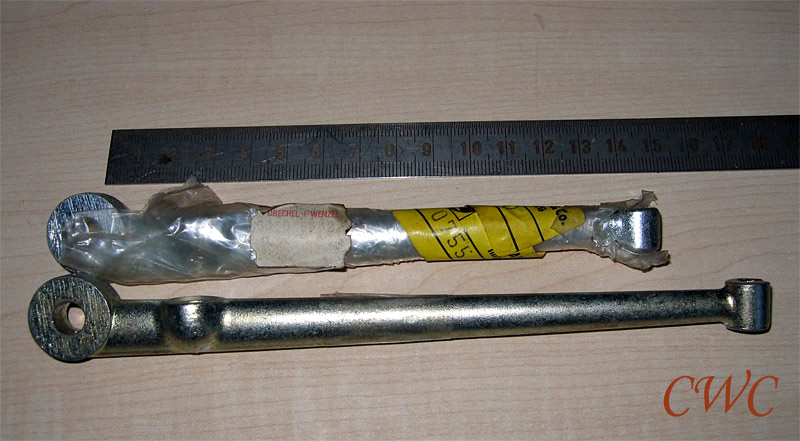

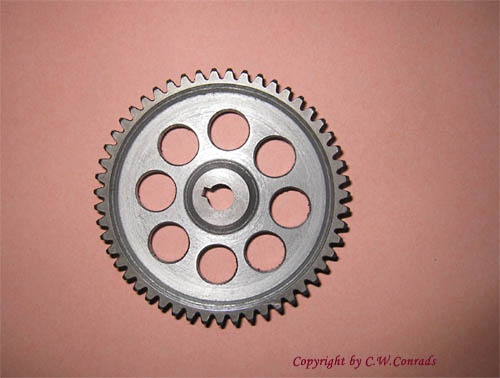

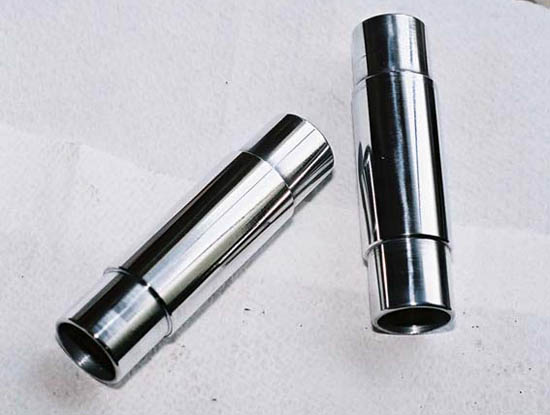

| Ölpumpenrad | Königswellenschutzrohre aus Aluminium | Kupplungsinspektionsdeckel | Sportnockenwellen | längerer Ausrückhebel | Der Zusammenbau:

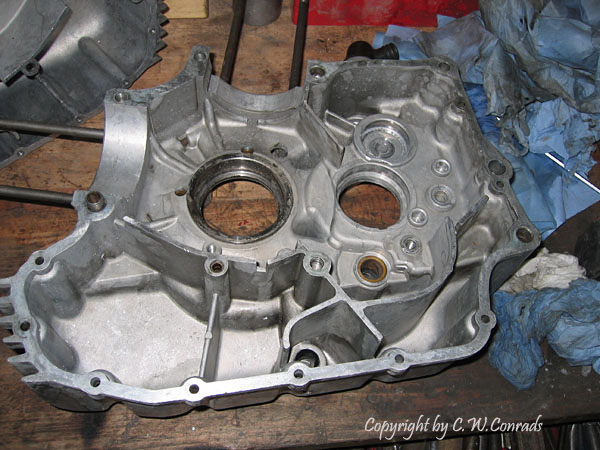

     Saubere rechte Gehäusehälfte
|
Das gleiche gilt für die linke Gehäusehälfte
|

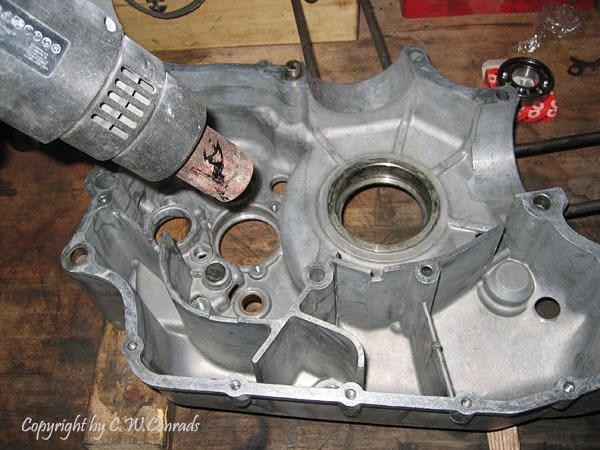

Anwärmen der Gehäusehälfte mit dem Heißluftfön |
ca. 150° sollten reichen Die Lager sollten dann von selbst hineinfallen |

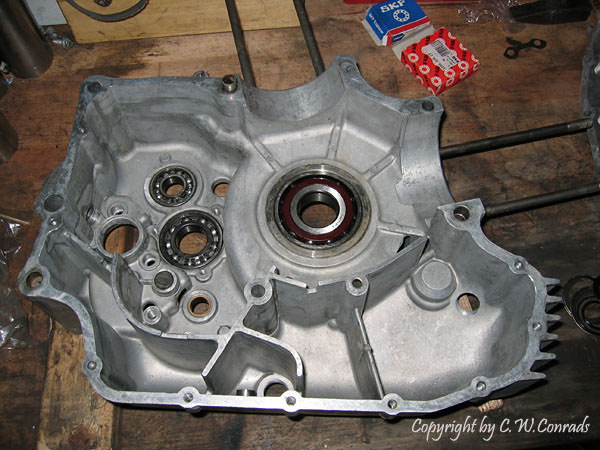

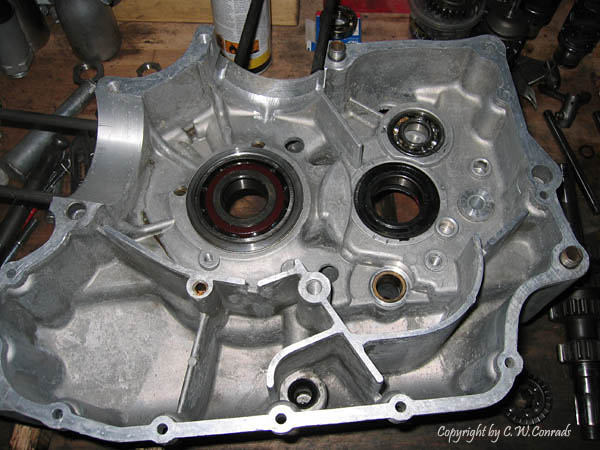

Lager sollten keine Billigware sein! Lager komplett
|

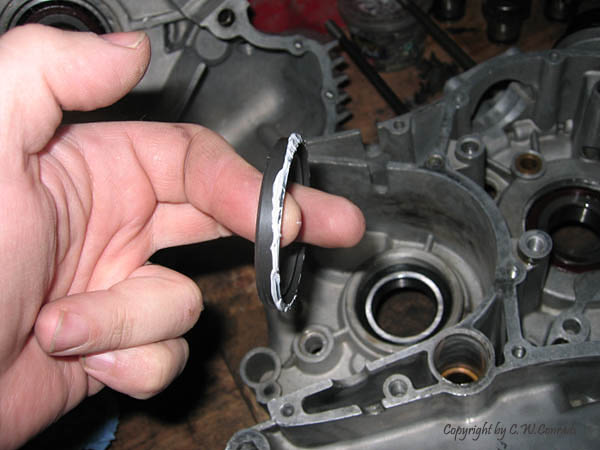

     Den Simmerring mit etwas Silikonkautschuk bestreichen. Dann gleitet er besser in den Sitz und und eventuelle Undichtigleiten werden auch gleich beseitigt.
|

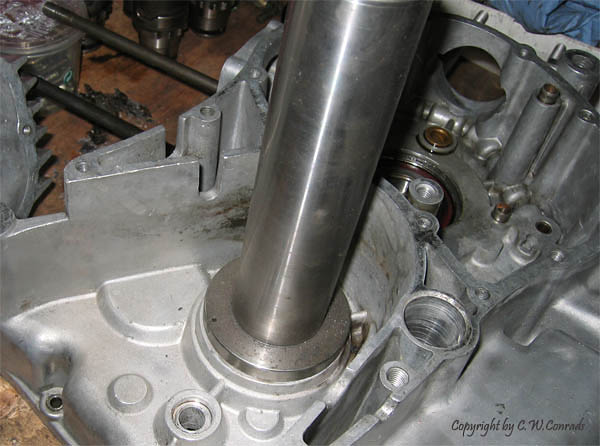

Mit dem Setzwerkzeug wird der Simmerring eingetrieben
|
Anschließend das überschüssige Silikonkautschuk entfernt
|

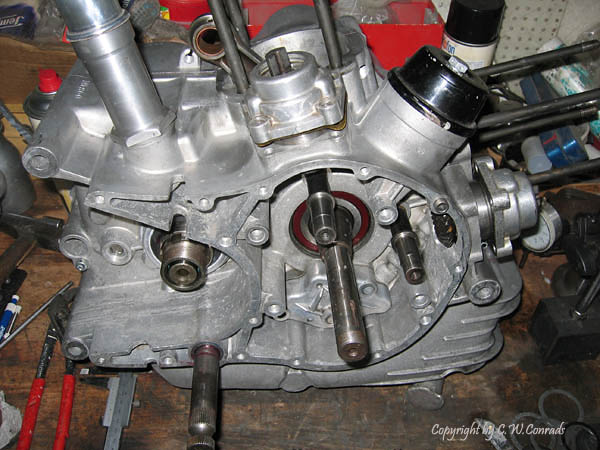

Das Getriebe samt Kickstarterwelle wird eingesetzt
|
Kurberwelle und Dichtung wird eingesetzt...
|

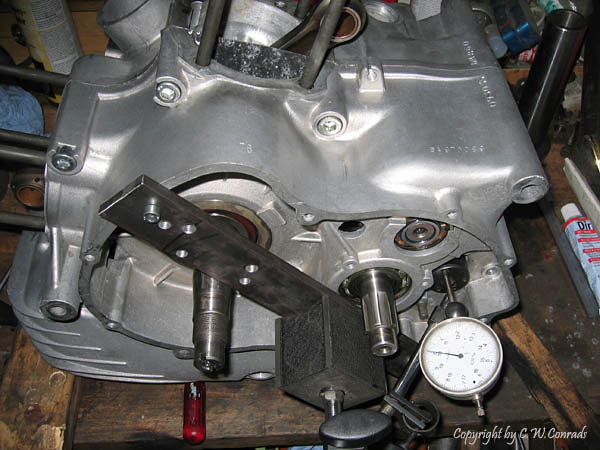

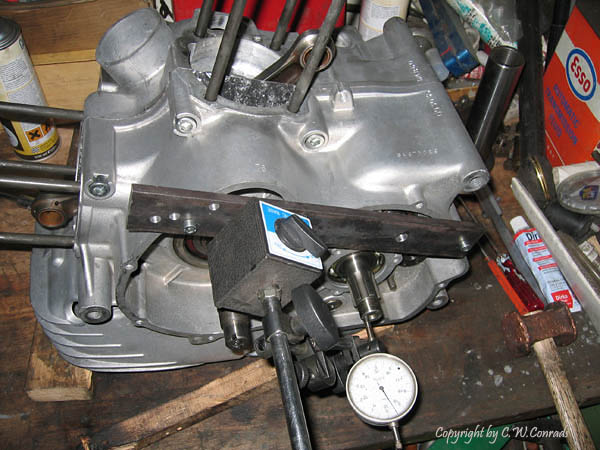

     Nachdem die Gehäusehälten zusammengeschraubt sind, wird das Axialspiel der Wellen gemessen
|
Das Gleiche mit der Schaltwalze
|
Gehäusehälften wieder getrennt, Wellen mit den passenden Ausgleichsscheiben versehen und Dichtung eingefettet
|

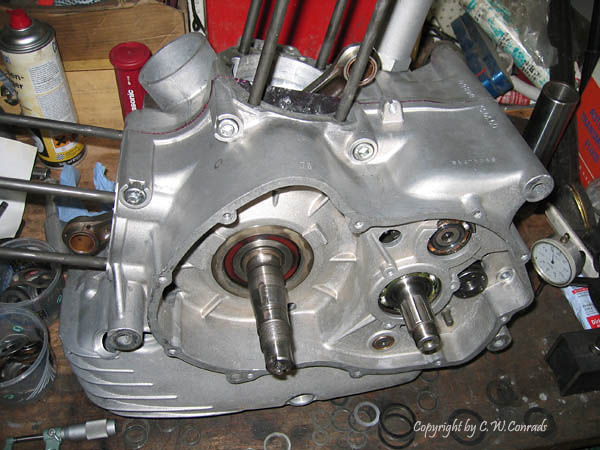

Nach dem Zusammenschrauben ist der erste Teil erledigt...
|
...und weiter geht es mit dem Einbau der Steuerräder
|

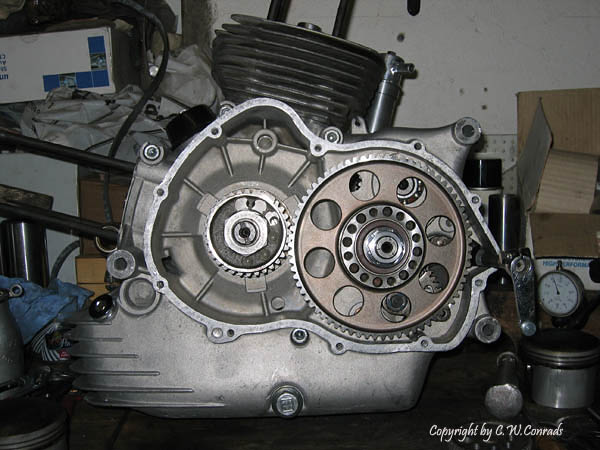

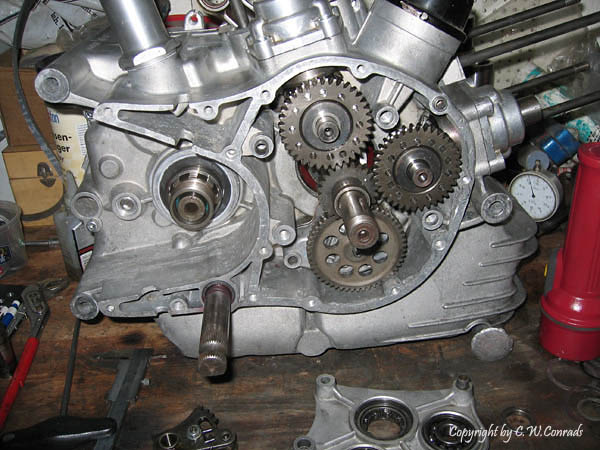

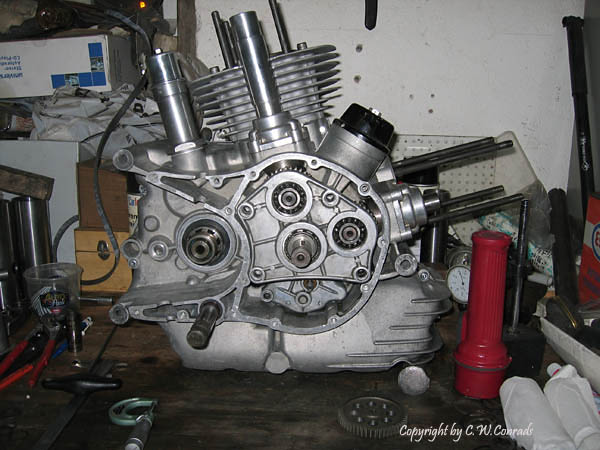

     Steuerräder moniert und...
| ausdistanziert
|

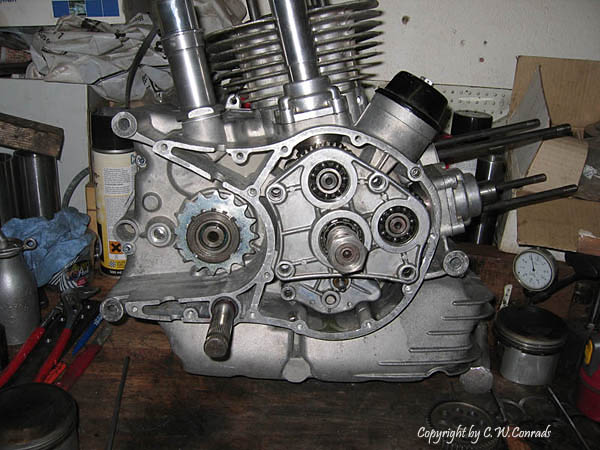

Schaltsegment und Primärtrieb montiert
|
Kettenritzel aufsetzen
|
...
|

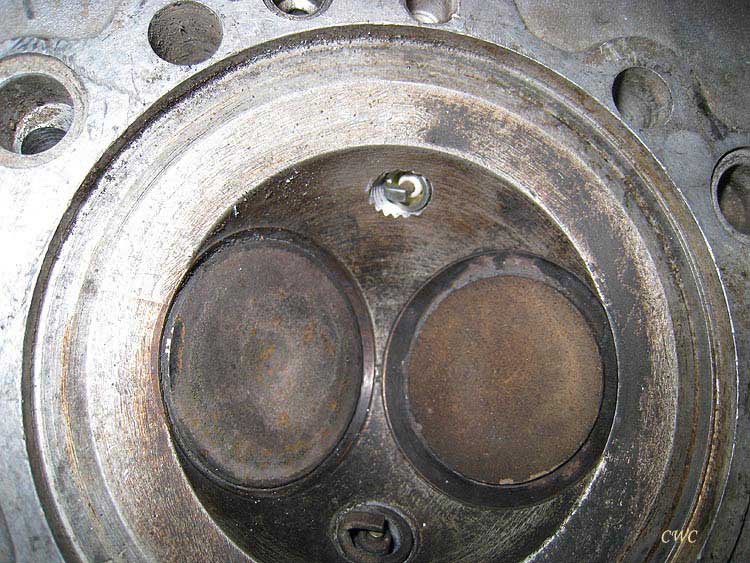

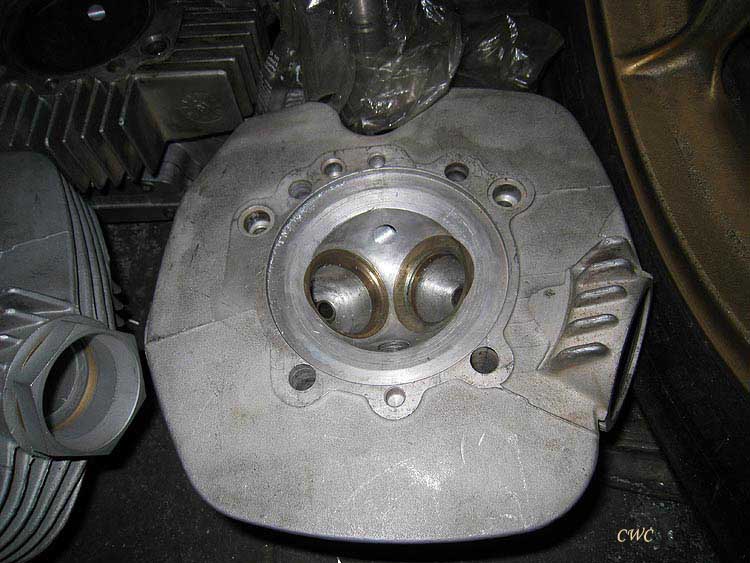

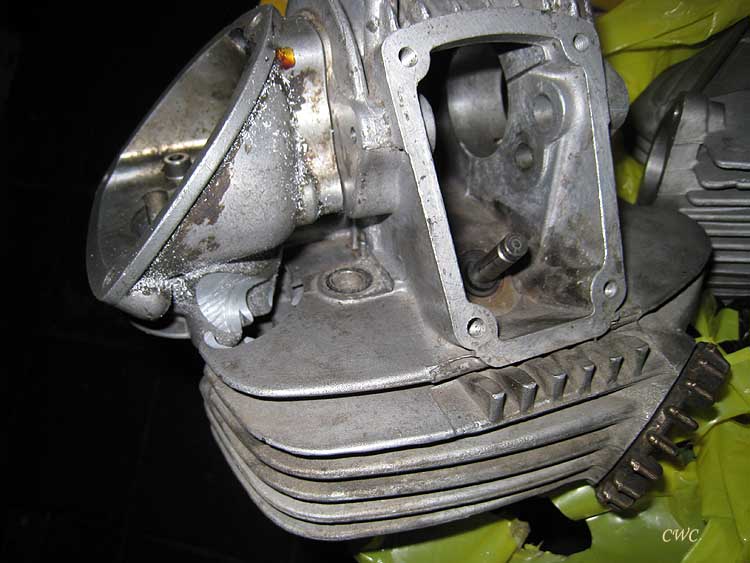

     Die Köpfe erhalten eine zweite Zündkerze...

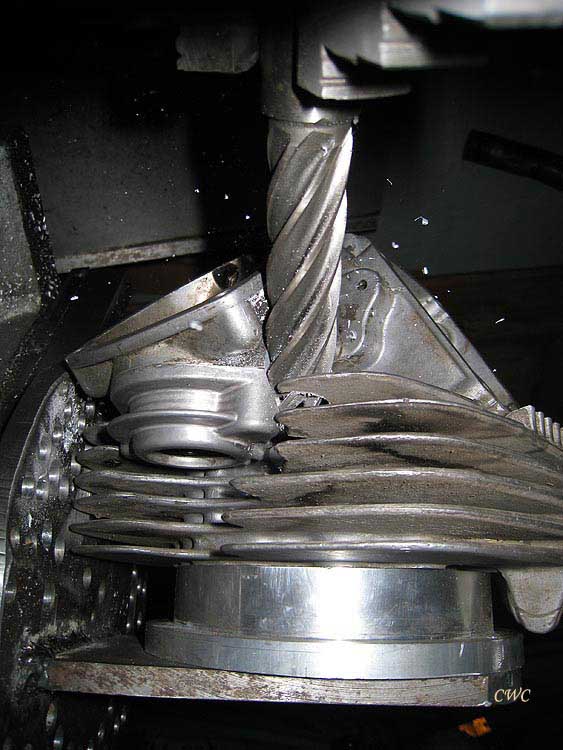

| Die Plazierung will gut überlegt sein...
|
Passt...
|

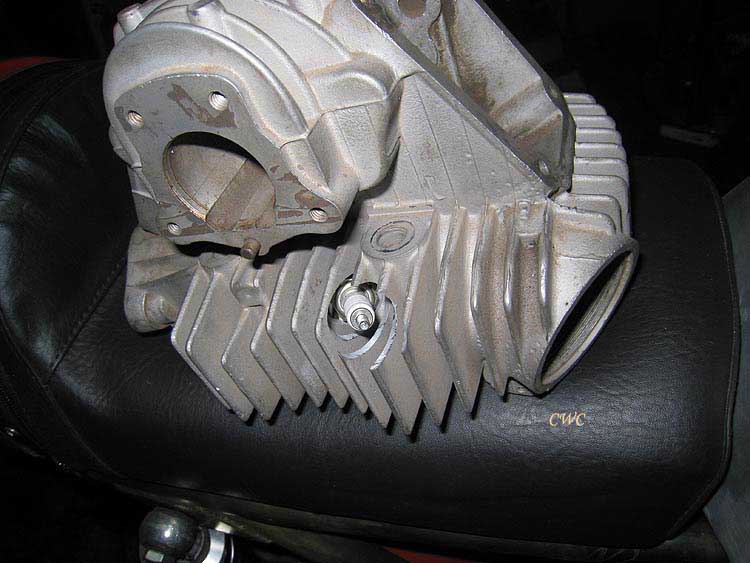

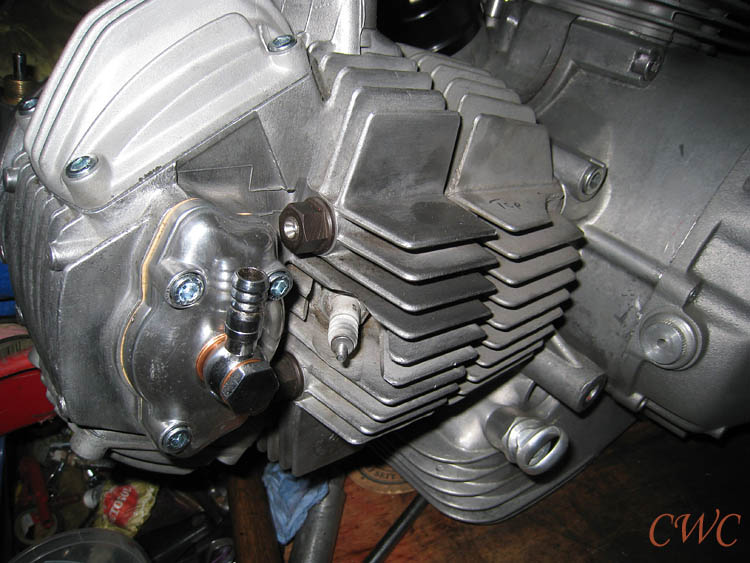

Auch für den anderen Kopf wird gesorgt...
|
Passt auch...
|

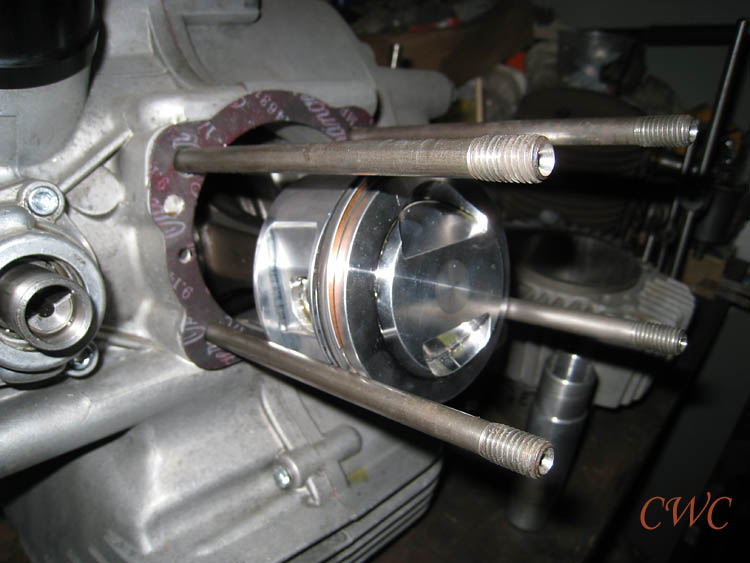

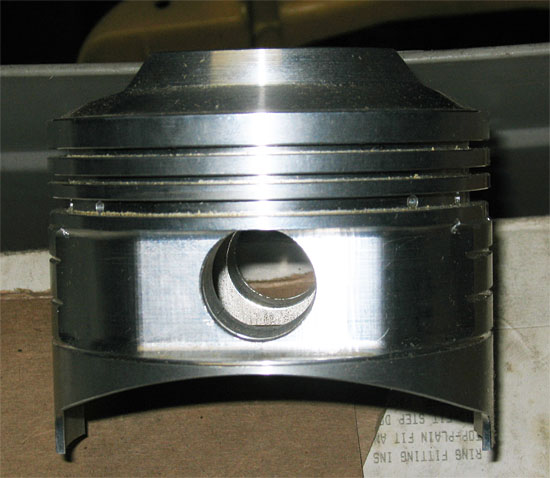

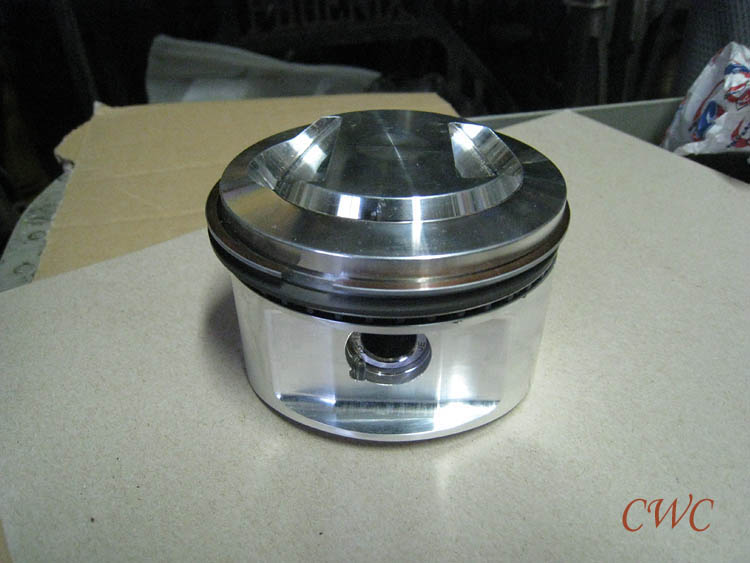

     Einer der beiden neuen JE Kolben...

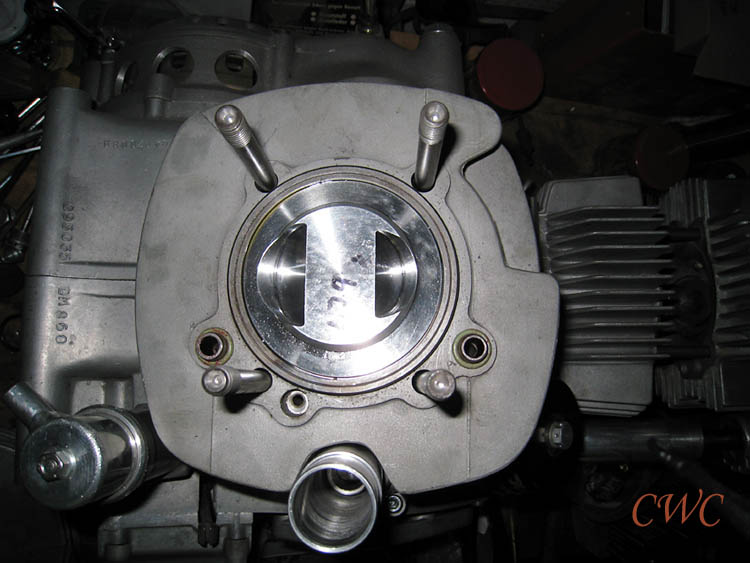

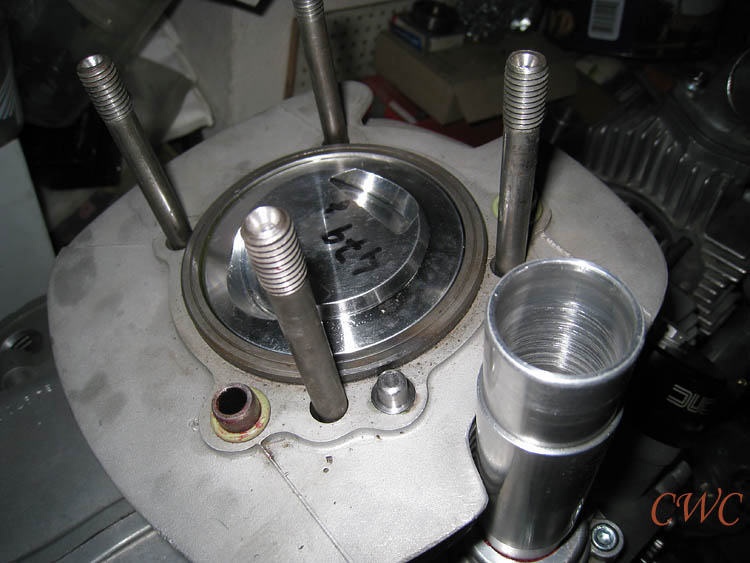

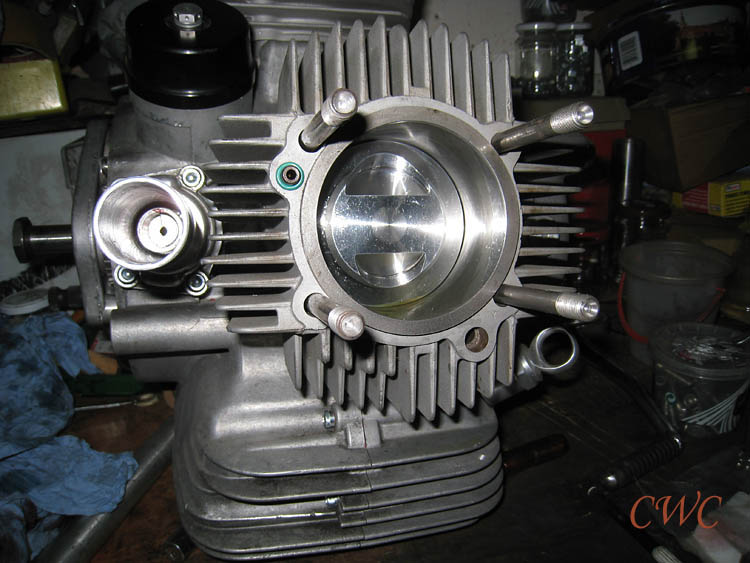

| ...wird in den stehenden Zylinder eingebaut
|
Neue Paßhülsen gedreht und neue O-Ringe aufgeschoben
|

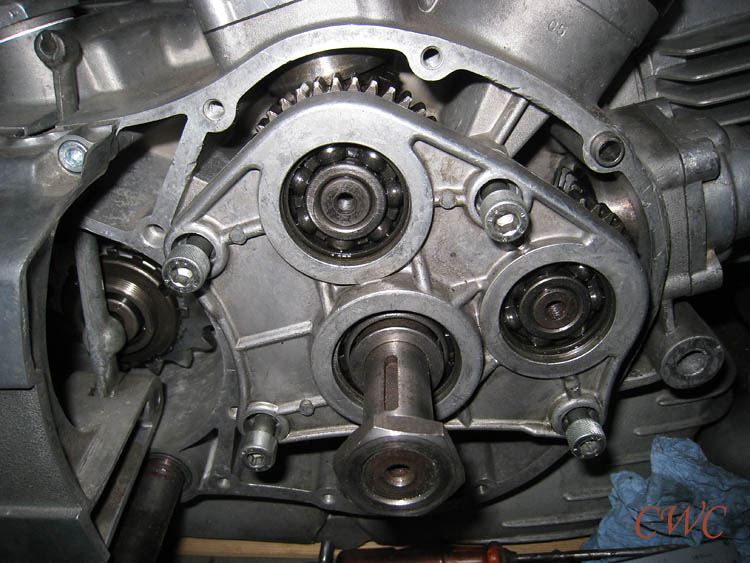

Steuerräderplatte wird fest verschraubt
|
Liegender Zylinder...
|
     ...wird montiert

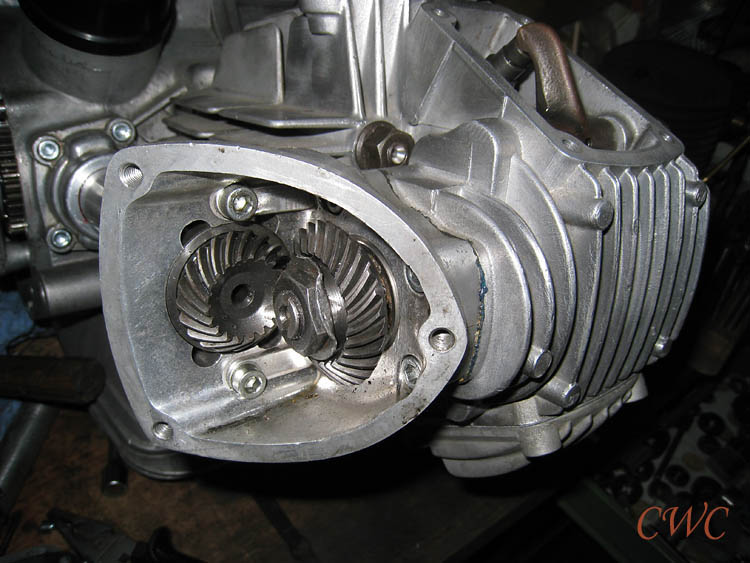

| Zylinderkopf noch drauf und Kegelräder gesichert
|
Drehzahlmesserantrieb montiert und...
|
...Nockenwellenlagerdeckel befestigt
|

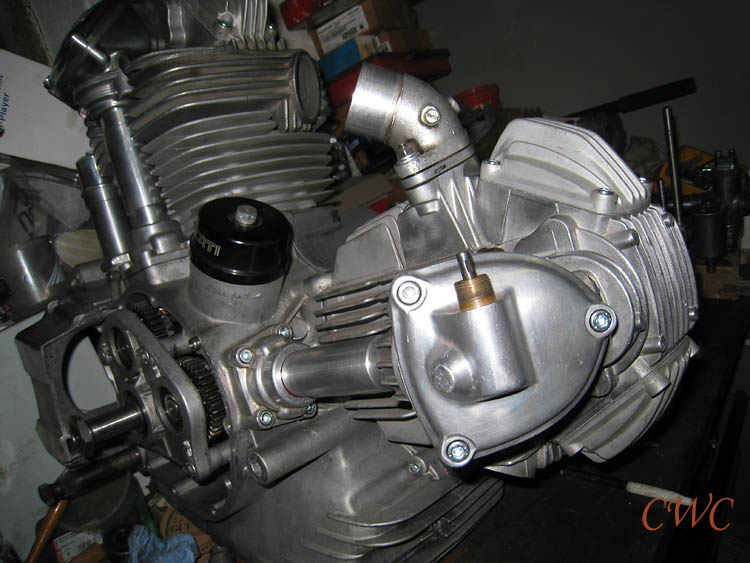

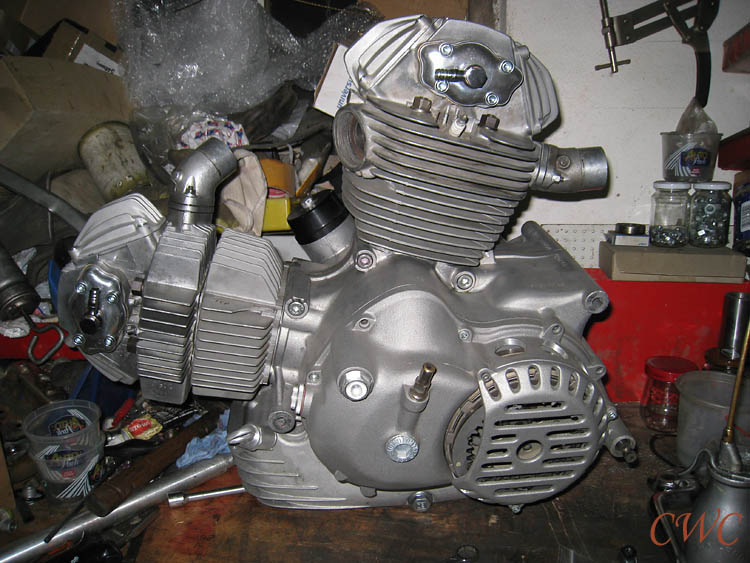

Sieht schon gut aus...
|
     Der mechanische Grundaufbau ist fertig...

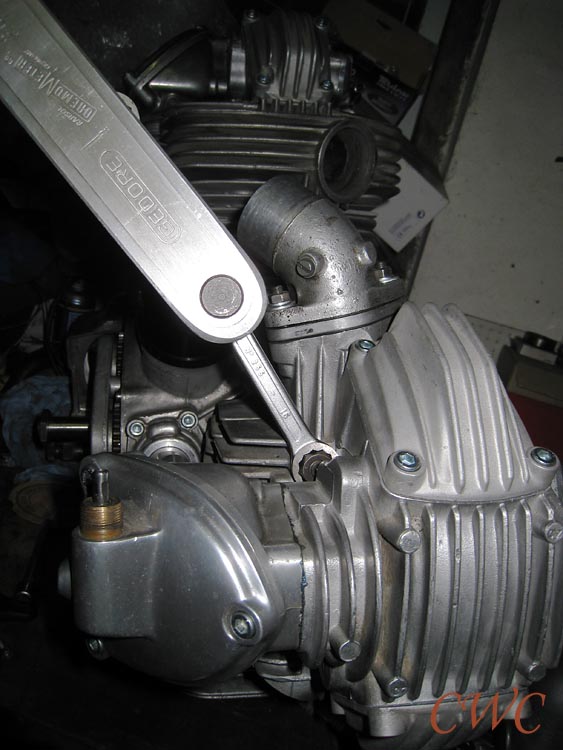

| ...jetzt noch die Zylinderköpfe anziehen
|

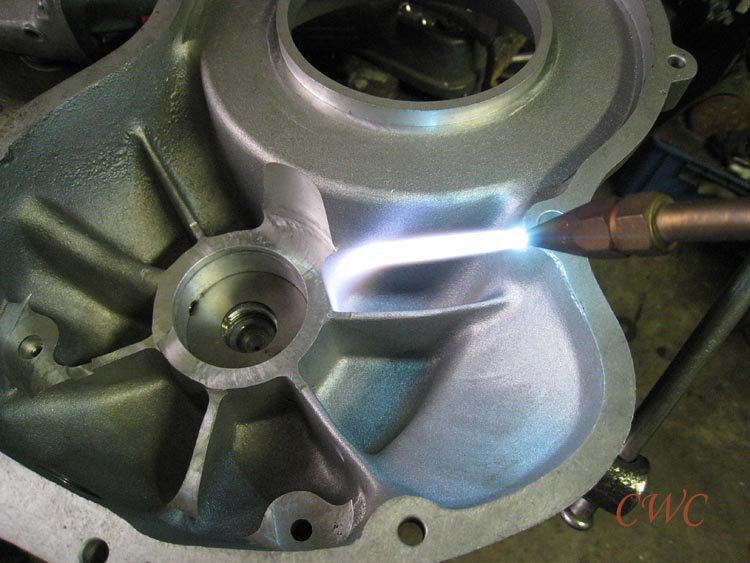

Erwärmen des Lagersitzes vom Kupplungsdeckel
|

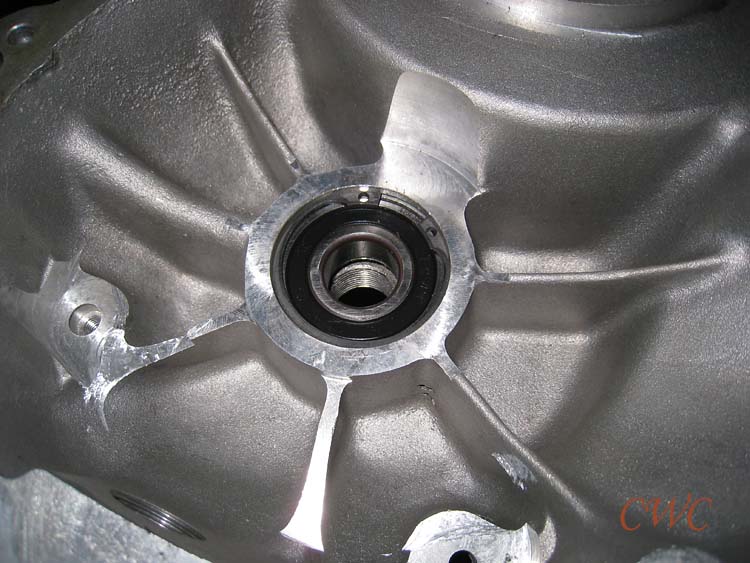

neues Lager mit Sicherung
|

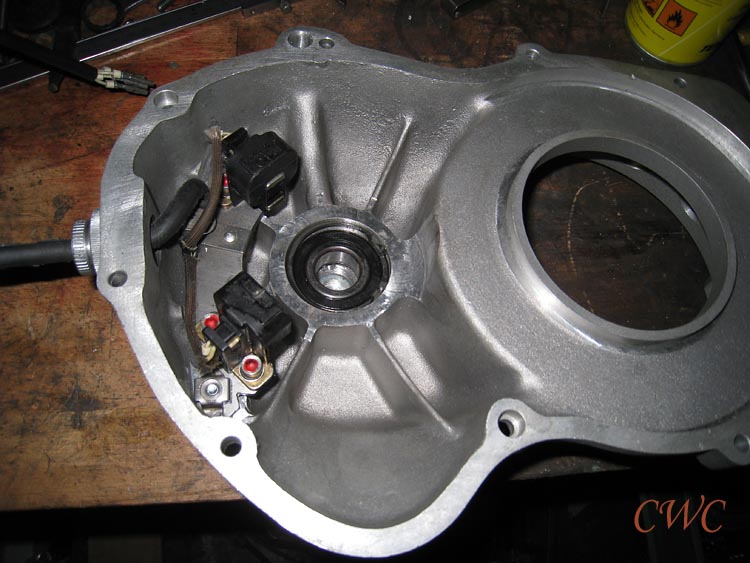

neue Pick-up Platte mit Pick-up's
|
  Einstellhilfe
| ...
|
...
|
...
|
...
|
|
