Restaurierung Ardie TM500 "Der Motor"
Wie sieht es drinnen aus?
Der Motor wird zerlegt...
(Die Bilder stammen von zwei baugleichen Motoren)
|
 |
 |
 |
 |
 |
| Der ausgebaute Motor
|

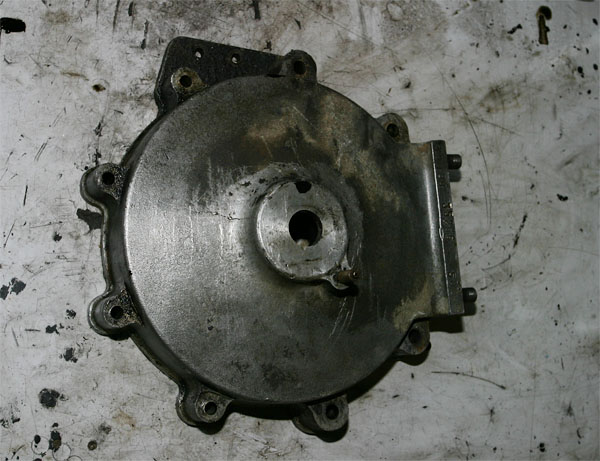

Steuerkasten angenommen
|

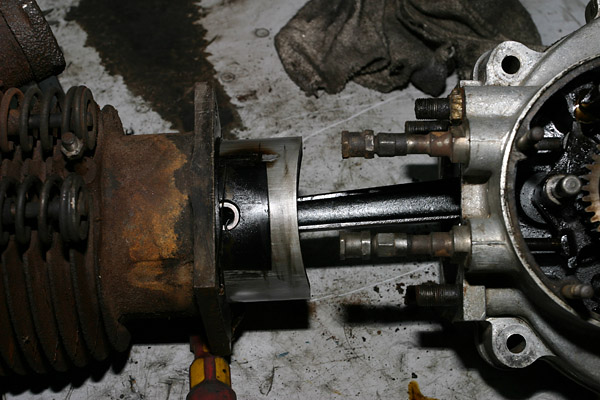

Der Zylinder wir gezogen
|
Blick in den Zylinder
|

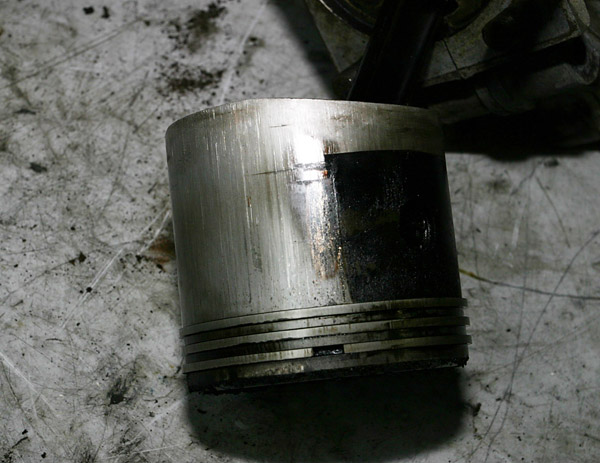

Der K>olben hat schon einiges hinter sich
|
 |
 |
 |
 |
 |

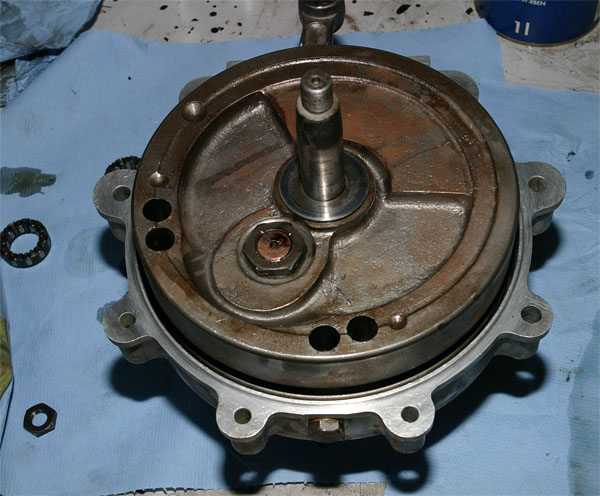

| Das getrennte Gehäuse erlaubt einen Blick auf die Kurbelwelle
|

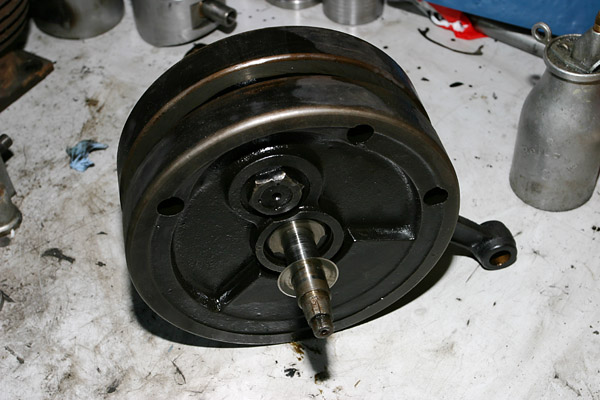

Die Kurbelwelle
|

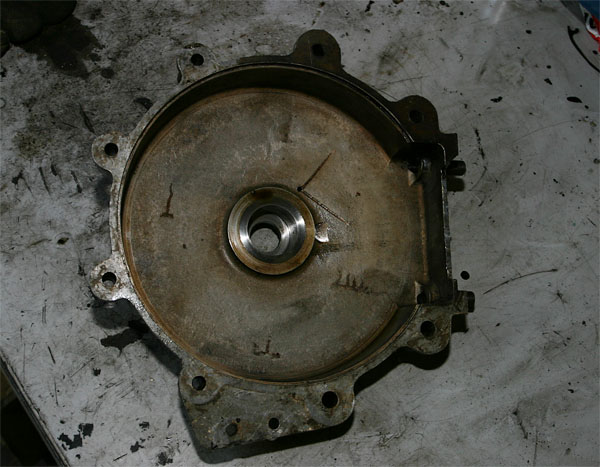

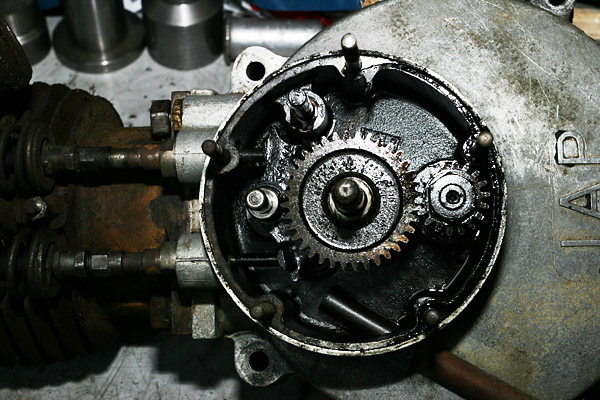

Die Steuergehäusehälfte von innen...
|
... und von oben
|

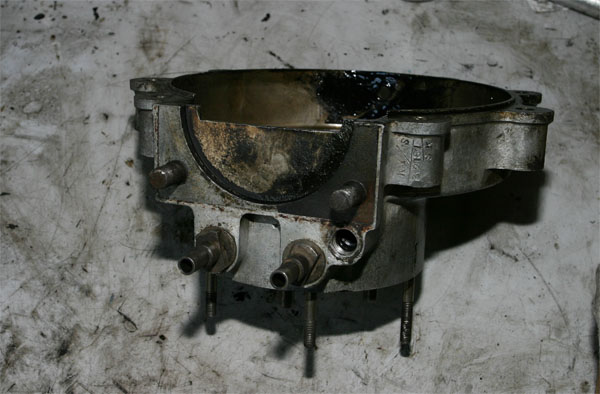

Die Antriebsgehäusehälfte aussen ...
|
 |
 |
 |
 |
 |

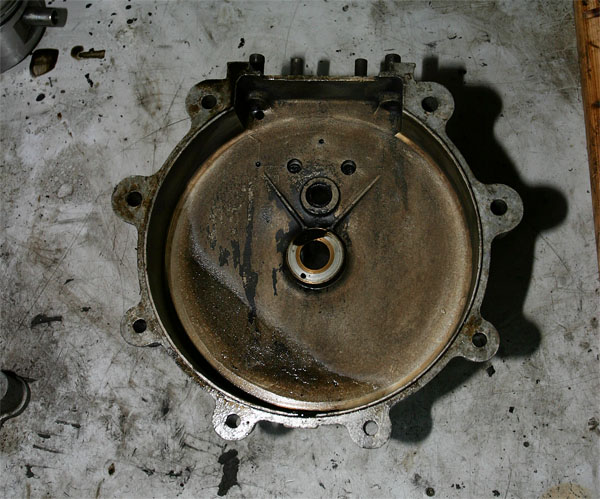

| ... innen
|
Der Kettenschacht
|

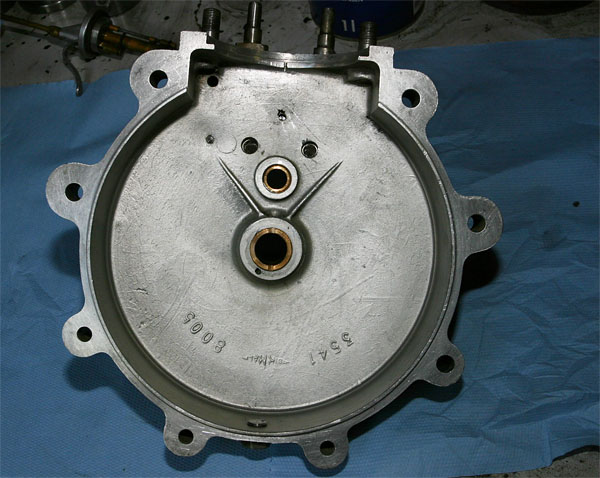

Eine gereinigte Abtriebsgehäusehälfte von innen...
|

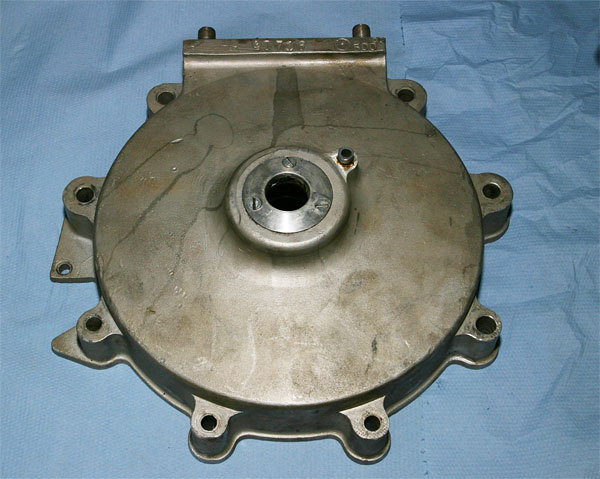

... und von aussen
|

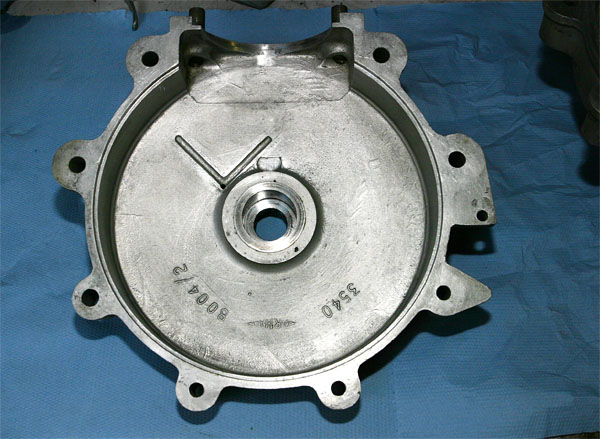

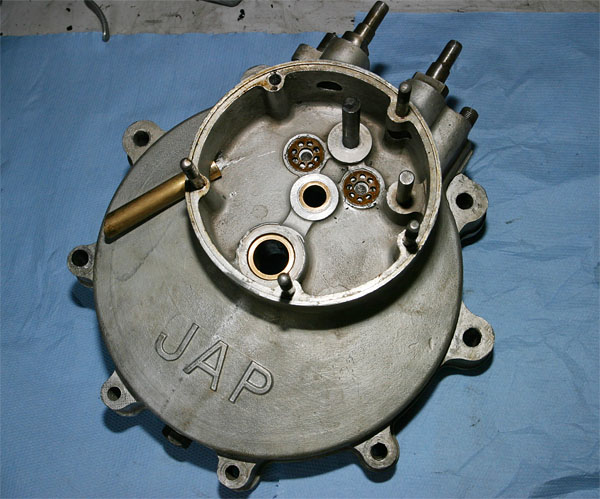

Eine gereinigte Steuergehäusehälfte von innen...
|
 |
 |
 |
|
|
| ... und von aussen
|
Diese Kurbelwelle war noch gut und wird deshalb wieder eingesetzt
|
Ansicht
|
Ansicht
|
Ansicht
|
 |
 |
|
|
|

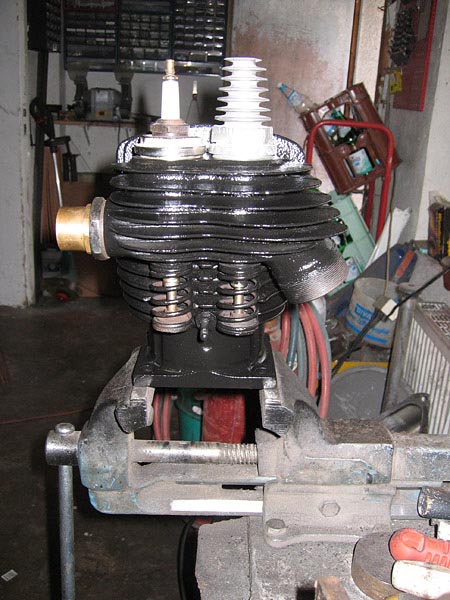

| Zylinder neu lackiert
|

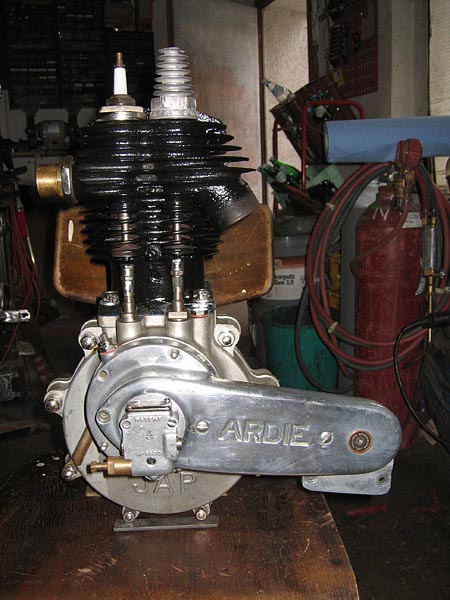

Motor fertig?
|
Ansicht
|
Ansicht
|
Ansicht
|
Weitere Bilder folgen...
|
